西安奕材（688783）：国产12英寸硅片龙头，科创成长层首批上市的“硬核”突围者
报告日期： 2025年10月28日
本栏目旨在每日为您挖掘一家上市公司的核心“价值链”，穿透叙事迷雾，洞察潜在风险与机遇。
不追热点，只探本质，助您做出更明智的决策。
1.公司画像：

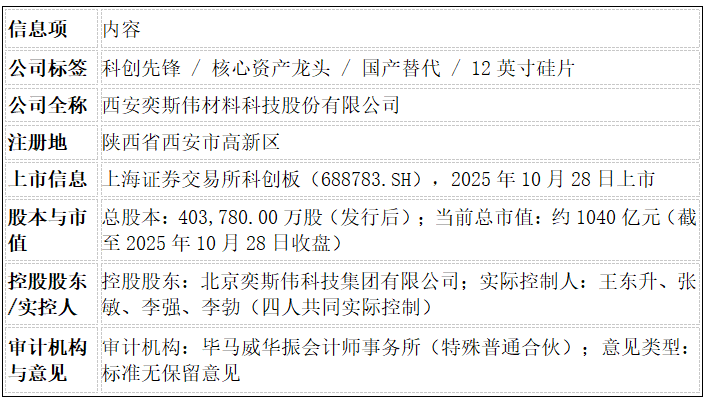

核心标签与概况
西安奕斯伟材料科技股份有限公司（简称“西安奕材”，股票代码688783.SH）是一家专注于12英寸电子级硅片的研发、生产和销售的高新技术企业。
公司产品主要包括抛光片（Polished Wafer, PW）和外延片（Epitaxial Wafer, Epi），是半导体集成电路制造中最核心的基底材料。
作为国内12英寸硅片领域的头部厂商，西安奕材在国产替代浪潮中扮演着至关重要的角色，其产品已成功导入国内一线逻辑晶圆代工厂和存储IDM厂，并已实现规模化量产。
公司于2025年10月28日登陆上海证券交易所科创板，是科创板新设“科创成长层”后的首批上市企业之一。
【最近热闻】
西安奕材最近的热闻主要围绕其成功上市及其在半导体产业链中的战略地位展开。2025年10月28日，公司作为科创板“科创成长层”的首批上市企业之一，正式敲钟上市，引发市场广泛关注。
公司发行价为8.62元/股，上市首日股价大涨，盘中一度涨超360%，最终收盘涨幅仍接近200%，显示出资本市场对其“硬科技”属性和国产替代潜力的强烈认可。
此外，公司募资扩产计划是另一大热点。招股书披露，本次IPO募集资金将主要用于第二工厂的建设，旨在进一步扩大12英寸硅片的产能。
公司预计到2026年，第一和第二工厂合计产能将达到120万片/月，届时有望满足中国大陆地区40%的12英寸硅片需求，全球市场份额预计将突破10%，进一步巩固其在全球半导体硅片市场的地位。
同时，公司作为陕西省的“链主”企业，其上市也被视为地方政府推动集成电路产业发展的重要里程碑。
【栏目快照】
一家专注于12英寸电子级硅片的国产替代龙头，凭借其在半导体核心材料领域的关键技术突破，成功登陆科创板，并以中国大陆第一、全球第六的产能规模，成为解决我国集成电路产业“卡脖子”问题的关键力量，但其尚未盈利的财务现状和高研发投入的特性，使其成为典型的科创成长型标的。

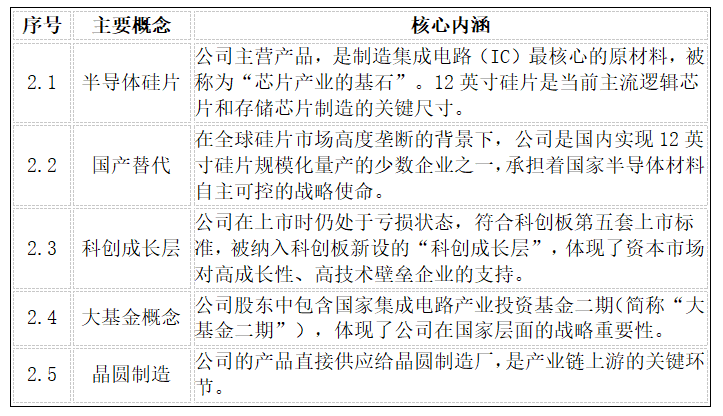

2.主要概念与标签
3.公司发展史：
理解过去的兴衰脉络
3.1 历史沿革
西安奕材的发展史是一部典型的高科技产业“引进-消化-吸收-创新”的国产突围史。
公司前身可追溯至2016年3月成立的北京奕斯伟材料科技有限公司。其核心技术团队源自韩国SK Siltron（原LG Siltron）的资深专家，通过引进、消化吸收国际先进的12英寸硅片制造技术，为公司后续的快速发展奠定了技术基础。
2016年：公司成立，初期聚焦12英寸硅片技术研发。
2017年：获得国家集成电路产业投资基金（大基金一期）的投资，标志着公司上升为国家战略项目。
2018年：启动西安12英寸硅片产业化项目建设，这是公司实现规模化量产的关键一步。
2020年：公司主体迁址至西安，更名为西安奕斯伟材料科技有限责任公司，成为陕西省集成电路产业链的“链主”企业。
2023年：完成股份制改造，更名为西安奕斯伟材料科技股份有限公司，并正式启动科创板上市进程。
2025年10月28日：成功登陆上海证券交易所科创板，成为科创板“科创成长层”首批上市企业。
3.2 关键转型与突破
公司最大的突破在于成功实现了12英寸电子级硅片的规模化量产和客户验证。
在技术上，公司掌握了从晶体生长、硅片加工到外延生长的全流程核心技术，特别是大直径硅单晶生长技术、超平坦化抛光技术、缺陷控制技术等，这些技术是国际巨头长期垄断的核心壁垒。
在市场上，公司从最初的测试片（Test Wafer）切入，逐步向高附加值的正片（Prime Wafer）转型。招股书显示，公司正片收入占比逐年提高，已成功进入国内主流逻辑晶圆代工厂和存储IDM厂的供应链体系，打破了国际巨头在高端硅片领域的垄断。
3.3 战略调整与资本运作
西安奕材的资本运作主要围绕产能扩张和国家战略支持展开。
战略融资：公司在上市前获得了包括大基金二期、陕西集成电路基金、小米长江产业基金等在内的多家知名机构的投资，这些战略投资不仅提供了资金支持，更重要的是背书了其在国家半导体战略中的重要地位。
募投项目：本次IPO募集资金主要用于“12英寸半导体硅片扩产项目（二期）”，即第二工厂的建设。这一战略调整的核心目标是从“国产替代”向“全球头部”迈进，通过规模效应降低成本，提升国际竞争力。
【分析员视角】
西安奕材的兴衰脉络清晰地体现了国家意志与市场需求的双重驱动。其成功上市并非源于传统的盈利指标，而是源于其解决国家战略性“卡脖子”问题的稀缺价值。
公司早期的快速发展得益于核心技术团队的引进和国家资本的强力支持。然而，其尚未盈利的状态和对大规模资本开支的依赖，表明其仍处于高投入、高风险、高成长的产业追赶期。
未来的成败关键在于：能否在国际巨头的技术和规模壁压下，持续提升正片占比，加速产能释放，并最终实现盈利的“盈亏平衡点”突破。
过去的资本运作是典型的“举国体制+市场化运作”模式，为公司提供了宝贵的资金和时间窗口，但同时也意味着其必须承担起国产替代的重任和由此带来的巨大研发及折旧压力。
4.业务与商业模式解构：
看清赚钱的逻辑
4.1 核心业务构成
西安奕材的核心业务是12英寸电子级硅片的研发、生产和销售。
业务构成：
公司产品根据用途分为正片（Prime Wafer）和测试片（Test Wafer）。
各业务线特点：
抛光片（PW）：经过精细研磨和抛光，表面平坦度达到纳米级，用于制造逻辑芯片、存储芯片等。技术壁垒在于表面缺陷控制和超平坦化。
外延片（Epi）：在抛光片基底上通过化学气相沉积（CVD）生长一层或多层单晶硅薄膜，用于制造对器件性能要求更高的芯片（如先进逻辑芯片、功率器件等）。技术壁垒更高，附加值也更高。
测试片：技术要求相对较低，是新进入者快速切入市场、建立客户关系的有效途径。但毛利率较低，公司战略目标是持续提高正片占比。
4.2 盈利模式
西安奕材的盈利模式是典型的高技术壁垒、高资本投入、规模化制造模式。
主要靠什么赚钱？
公司主要通过销售12英寸电子级硅片产品来获取收入。
产品销售：销售抛光片和外延片，价格受产品规格（如电阻率、缺陷密度、平坦度）和客户认证等级影响。
技术服务：伴随产品销售提供技术支持和定制化服务。
关键客户是谁？
主要是国内外知名的晶圆制造企业（Foundry）和集成器件制造商（IDM），包括国内一线逻辑晶圆代工厂和存储IDM厂。这些客户对供应商的认证周期长、要求极高。
回款周期如何？
鉴于公司客户多为大型晶圆厂，回款周期相对稳定，但由于行业特性，其盈利能力受产能爬坡、折旧摊销和市场价格波动影响较大，导致公司目前处于持续亏损状态。
4.3 业务逻辑演进
公司的业务逻辑演进遵循“从测试片切入，以正片为主导，加速产能扩张，实现规模盈利”的路径。
第一阶段（2016-2020）：技术积累与测试片切入。核心是技术团队组建和技术引进，通过测试片快速建立客户关系，熟悉晶圆厂的采购和验证流程。
第二阶段（2021-2024）：正片突破与国产替代。重点是攻克正片（尤其是外延片）的核心技术，实现国内主流客户的正片批量供货，正片收入占比快速提升。
第三阶段（2025年至今）：资本助力与全球化扩张。借助科创板上市募集资金，加速第二工厂建设，目标是达到120万片/月的产能，在全球市场占据10%以上的份额，实现规模化盈利，从“国产替代”走向“全球头部”。
【分析员视角】
西安奕材的商业模式的核心壁垒在于高纯度材料制备和超精密加工技术，以及晶圆厂长达数年的严格认证体系。其优劣势如下：
优势：稀缺的12英寸硅片国产化能力，获得国家资本和战略客户的强力支持，技术团队具备国际经验。
劣势：盈利模式的可持续性目前仍依赖于持续的资本投入和产能释放。公司的高速增长是依赖于资本开支（建设工厂、购买设备）而非短期技术壁垒。
其盈利的护城河在于客户认证的先发优势和规模化生产带来的成本下降潜力，但面对国际巨头（如信越、SUMCO）的规模和成本优势，仍处于追赶阶段。
公司必须在未来几年内迅速完成产能爬坡，才能跨越盈亏平衡点，实现商业模式的良性循环。
5.行业天花板与竞争格局：
定位生存的土壤
5.1 行业定位
5.2 议价能力分析
对上游供应商（多晶硅料）：议价能力一般。多晶硅料是硅片制造的主要原材料，价格受全球光伏和半导体市场供需影响。由于硅片制造环节的集中度高于硅料环节，公司对上游的议价能力相对有限。
对下游客户（晶圆制造厂）：议价能力较弱，但正在增强。全球硅片市场长期被五大国际巨头垄断，晶圆厂对硅片供应商的依赖度高。
然而，由于西安奕材作为新进入者，在客户认证初期，其产品定价往往需要低于国际巨头以换取订单和市场份额。
但随着公司产品通过更多客户的更多制程认证，其国产替代的战略价值将逐步转化为议价能力，尤其是在当前国际贸易环境不确定的背景下，国内晶圆厂对国产硅片的采购意愿和战略支持力度显著提升。
5.3 行业概览与趋势
行业概览：半导体硅片行业是典型的技术密集型、资金密集型产业。
规模与增长率：全球半导体硅片市场规模稳定增长，其中12英寸硅片已成为主流，占据全球硅片出货面积的七成以上[11]。预计到2026年，全球12英寸硅片市场规模将达到90亿美元水平。
生命周期： 12英寸硅片处于成熟期，但其应用领域（如AI、新能源汽车、5G）的爆发式增长，使其需求持续旺盛。
驱动因素：
技术驱动：芯片制程不断向先进制程（如7nm、5nm）发展，对硅片的平坦度、缺陷密度等要求越来越高，驱动技术持续创新。
市场驱动： 5G、AI、物联网、新能源汽车等新兴应用对芯片的需求激增，直接带动12英寸硅片需求。
政策驱动：各国（尤其是中国）为保障供应链安全，大力支持本土半导体材料产业发展，加速国产替代进程。
5.4 未来展望
未来几年，12英寸硅片行业将呈现以下趋势：
国产化率加速提升：在国家政策和国内晶圆厂的战略支持下，中国大陆硅片厂商的市场份额将快速提升，预计到2026年，中国大陆厂商市场份额将达到22%。
产品结构向外延片和先进制程倾斜：随着先进制程芯片的普及，对外延片的需求将持续增长，外延片将成为主要的增长点。
技术标准趋严：晶圆厂对硅片的质量要求将越来越高，尤其是在缺陷控制和金属杂质控制方面，技术门槛将进一步提高。
5.5 竞争格局
半导体硅片行业是寡头垄断的格局。
全球市场呈现“五强垄断”的局面：日本信越化学（Shin-Etsu）、SUMCO、德国Siltronic、韩国SK Siltron和中国台湾环球晶圆（GlobalWafers）五大厂商占据了全球约85%的市场份额。
西安奕材作为后发者，其竞争格局定位如下：
全球市场：基于2024年月均出货量和年末产能统计，公司均是中国大陆第一、全球第六的12英寸硅片厂商，全球市场份额约为6%至7%。
国内市场：公司是中国大陆12英寸硅片领域的绝对龙头，产能规模和出货量均位居第一。主要竞争对手包括沪硅产业（688126.SH）等。
5.6 主要竞争对手
5.7 公司护城河
西安奕材的护城河主要体现在技术、客户认证和国家战略三个层面。
技术壁垒（强）：掌握了12英寸大直径硅单晶生长、超精密抛光、缺陷控制等核心技术，已申请境内外专利合计超过1800项，80%以上为发明专利[15]。这是进入该行业的最高门槛。
客户认证壁垒（强）：硅片产品需要通过晶圆厂长达数年的严格认证，一旦通过，客户粘性极高。公司已实现对国内一线逻辑晶圆代工厂和存储IDM厂的正片供货，形成了强大的先发认证优势。
国家战略壁垒（极强）：作为国产替代的“链主”企业，获得国家大基金、地方政府等资本的持续支持，这种战略资源优势是其他纯市场化企业难以比拟的。

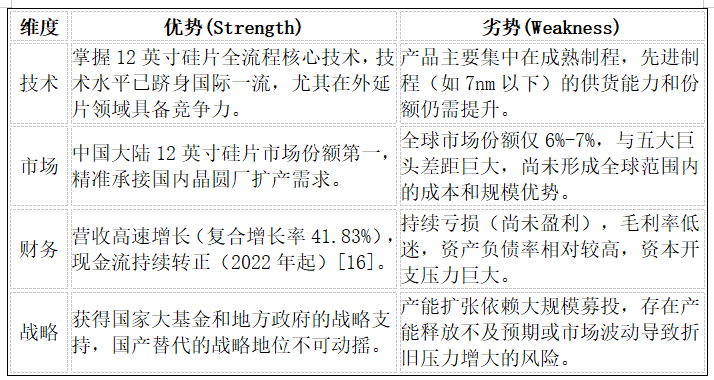

5.8 竞争优势与劣势
6.财务体检与经营成色：
检验身体的健康状况

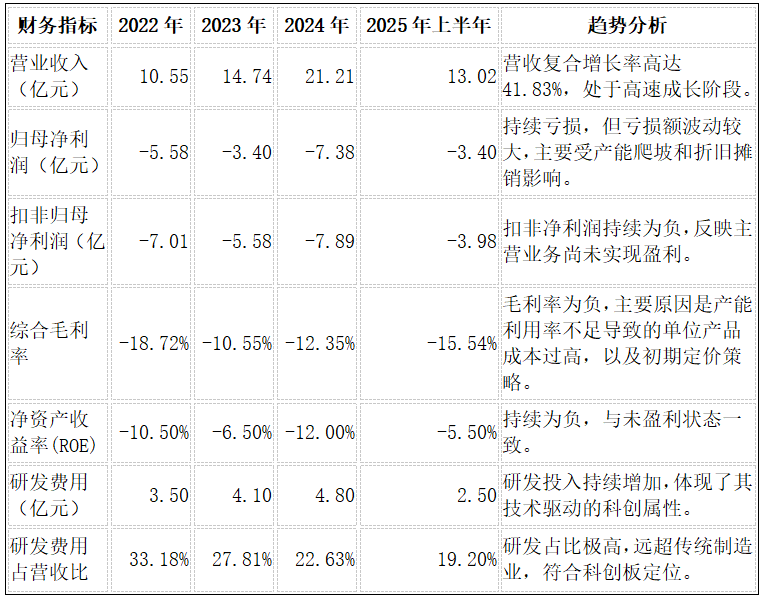

西安奕材的财务报表呈现出典型的“高成长、高投入、未盈利”的科创板特征。
6.1 成长性指标：
营收复合增长率： 2022年至2024年，营业收入复合增长率达到41.83%，显示出强劲的市场需求和国产替代的加速。
6.2 盈利能力指标：
综合毛利率：报告期内毛利率持续为负，这在重资产、高投入的半导体材料行业追赶期较为常见。盈利能力的改善将取决于产能利用率的提升和产品结构向高附加值正片（尤其是外延片）的优化。
6.3 健康状况指标：
偿债能力：资产负债率较高，但鉴于其重资产和国家资本背景，风险相对可控。
现金流：经营活动现金流量净额自2022年起持续为正（2024年为4.50亿元，2025年上半年为3.76亿元）[17]。这是财务上的一个亮点，表明虽然公司账面亏损，但其销售回款能力良好，且经营活动已能产生正向现金流，与净利润的差异主要来自于大规模的折旧摊销。
有息负债规模：处于合理水平，但随着二期扩产，负债规模预计将进一步扩大。
6.4 最新业绩：
2025年上半年：营业收入13.02亿元，同比增长约23%（假设2024年上半年营收约为10.58亿元），扣非净利润亏损3.98亿元。营收增速略有放缓，但仍保持较高水平。
【风险红旗】
在此突出财务上最值得警惕的信号：
1.持续巨额亏损：报告期内累计亏损额巨大，公司尚未实现盈利，持续经营能力依赖于外部融资和产能顺利爬坡。
2.毛利率长期为负：毛利率长期处于负值区间，反映其产品成本结构尚未优化至具备市场竞争力，一旦产能爬坡受阻或市场价格波动，将直接加剧亏损。
3.折旧摊销压力巨大：硅片制造是重资产行业，固定资产投资巨大，未来几年随着二期工厂投入运营，折旧摊销将是压制利润转正的最主要因素。
7.核心驱动与风险预警：
展望未来的明与暗
7.1 未来增长核心驱动
1.产能释放与规模效应（核心驱动）：
新产能释放：随着IPO募投项目——第二工厂的建设和投产，公司预计到2026年将形成合计120万片/月的产能规模。产能的翻倍将带来规模效应，显著降低单位产品的固定成本（折旧、人工等），是公司实现扭亏为盈的最核心驱动力。
市场份额提升： 120万片/月的产能目标，预计可满足中国大陆地区40%的需求，全球市场份额突破10%。市场份额的扩大将增强公司的议价能力和品牌影响力。
2.产品结构优化与技术升级：
高附加值产品放量：持续提升技术壁垒更高的外延片和先进制程硅片的供货比例。外延片毛利率高于抛光片，是提升公司综合盈利水平的关键。
客户验证深度：随着产品通过更多晶圆厂的更多制程节点（如14nm、7nm）验证，将进一步巩固其在高端市场的地位。
3.行业政策利好：
国产替代刚需：在全球半导体供应链不确定性增加的背景下，国内晶圆厂对本土硅片供应商的战略支持力度空前，为公司提供了稳定的市场需求保障。
7.2 潜在催化剂
重大订单或长期供货协议：获得国内头部晶圆厂或国际知名IDM厂的长期供货协议。
产能爬坡进度超预期：第二工厂建设和产能爬坡速度快于市场预期，提前实现盈亏平衡。
技术突破：在先进制程（如7nm及以下）硅片领域取得重大技术突破，并获得客户认证。
7.3 主要风险点（分级）
一级风险（致命伤）：
持续经营风险：公司尚未盈利，如果未来产能爬坡不及预期、市场竞争加剧导致产品价格大幅下降，或研发投入持续高企，可能导致亏损进一步扩大，引发持续经营能力的重大不确定性。
技术迭代风险：半导体技术迭代极快，如果公司无法及时跟进下一代硅片技术（如3D堆叠、新材料基底等），可能被市场淘汰。
二级风险（严重问题）：
固定资产折旧风险：公司募投项目投资巨大，一旦产能利用率无法在短期内达到设计水平，巨额的折旧摊销将持续侵蚀利润，导致长期亏损。
行业竞争加剧风险：随着国内其他硅片厂商的追赶和国际巨头为保住市场份额而采取降价策略，可能导致公司产品毛利率持续承压。
共同实际控制人风险：公司由四人共同实际控制，虽然已签署一致行动协议，但未来仍存在因意见不合导致公司治理结构不稳定的风险。
三级风险（潜在隐患）：
客户集中度风险：硅片行业的特性决定了客户集中度较高，如果主要客户的经营或采购策略发生重大变化，将对公司业绩产生较大影响。
宏观经济周期风险：半导体行业具有明显的周期性，全球经济下行可能导致晶圆厂资本开支放缓，进而影响公司硅片需求。
8.估值与投资逻辑探讨：
做出最终的决策权衡
8.1 当前估值水平
由于公司尚未实现盈利，传统的市盈率（PE）估值法不适用，主要采用市销率（PS）和市净率（PB）进行估值。
对比分析：西安奕材上市首日的PS和PB估值均远高于行业平均水平，这主要反映了市场对其稀缺的国产替代价值和未来产能释放带来的高成长预期给予了极高的溢价。高估值是科创板未盈利“硬科技”企业的普遍特征。
8.2 市场预期与情绪
机构覆盖度：上市初期，机构覆盖度高，主要集中在半导体、电子行业研究员。
北向/公募资金动向：暂无足够数据，但预计未来将受到具有长期战略眼光的公募基金和产业资本的重点关注。
近期市场关注点：市场情绪极度乐观，主要关注点在于：12英寸硅片国产化率、第二工厂产能爬坡进度、以及公司何时能够实现扭亏为盈。上市首日股价的暴涨，体现了市场对国产半导体材料龙头的追捧。
8.3 核心投资逻辑总结
乐观情景：
如果一切顺利，西安奕材将凭借“国产替代+规模效应”实现价值重估。核心亮点在于：
1.产能顺利释放：第二工厂按计划于2026年达产，产能达到120万片/月，形成全球领先的规模优势。
2.盈利能力改善：随着产能利用率大幅提升，单位成本下降，毛利率由负转正，并在2027年或2028年实现扣非净利润转正。
3.技术持续领先：在外延片和先进制程硅片领域持续保持国内领先地位，并逐步抢占国际巨头的市场份额。
悲观情景：
如果出现问题，最可能的风险来源是“资本开支压力+市场竞争加剧”。
1.产能爬坡受阻：第二工厂建设或产能爬坡进度慢于预期，导致折旧压力长期无法摊薄，持续巨额亏损。
2.国际巨头反击：国际五大巨头为遏制国产替代，采取激进的价格战，导致公司产品价格和毛利率进一步承压。
3.技术追赶失败：无法及时跟进先进制程对硅片的新要求，导致产品竞争力下降。
9.结论与评级：
我们的最终判断
西安奕材是一家具有极高战略价值和巨大成长潜力的半导体核心材料公司，但其投资风险与成长潜力并存。
