聚焦高性能模拟与数模混合产品的供应商思瑞浦3PEAK（股票代码：688536）推出16位单通道、高精度、全集成数模转换器（DAC） TPC2201，产品支持HART通信协议输入，可实现单通道0mA~20mA电流输出及±10V的电压输出。同时，TPC2201支持菊花链模式，可广泛应用在工业自动化和过程控制等领域。
TPC2201产品优势

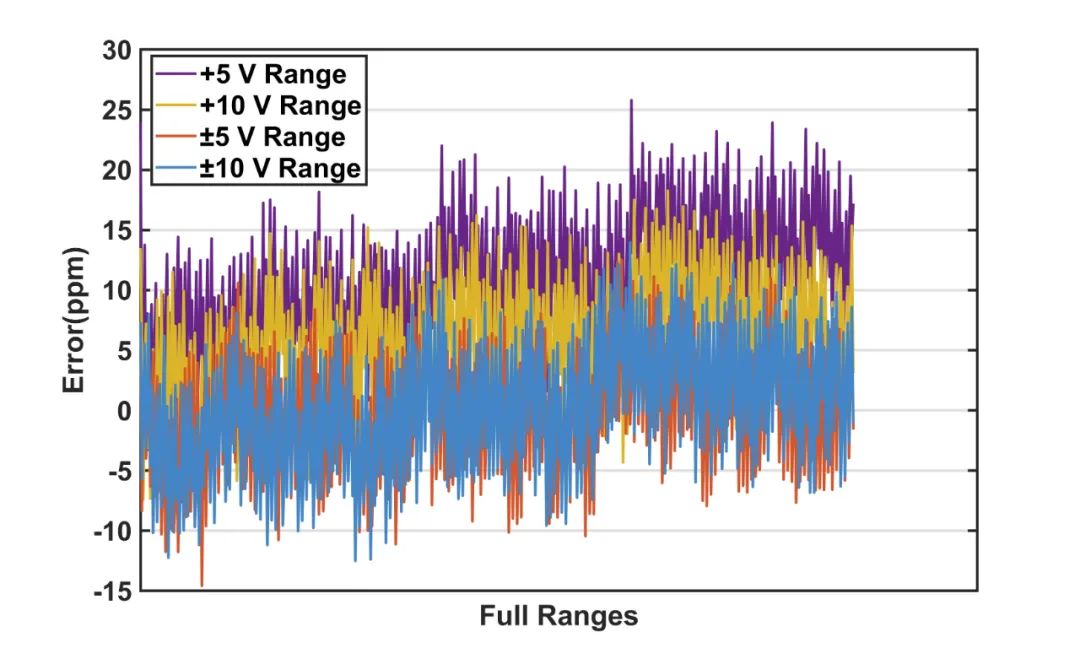

高精度电压输出
在AVDD±15V供电、DVDD内部LDO和内部基准条件下，经过两点校准测量，TPC2201电压输出精度表现出色，常温下误差极低，精度可达0.0025% FSR。

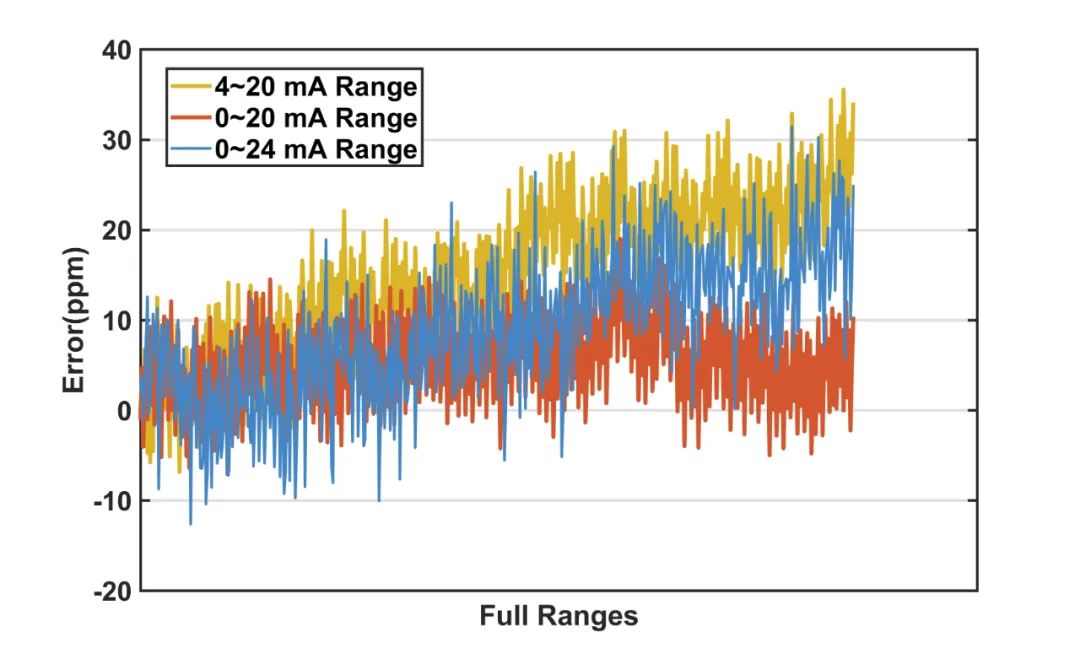

高精度电流输出
在相同的供电和校准条件下，TPC2201电流输出精度同样表现出色，常温下误差极低，精度可达0.0035% FSR。
低温漂
TPC2201在全温范围内（-40℃~ 125℃）同样表现出色。
在电流输出方面，TPC2201输出温漂仅为±5.5ppm FSR/°C，最大总不可调整误差为0.125% FSR（Typ.）。
在电压输出方面，TPC2201输出温漂仅为±1.5ppm FSR/°C，最大总不可调整误差为±0.02% FSR（Typ.）。
温升性能卓越
在负载电阻为0Ω，工作电流为24mA，24V电源的测试环境下。TPC2201在无自适应电源的条件下，温升约为23℃；在自适应电源的条件下，温升约为15℃。
TPC2201产品特性
16位精度
电流输出
支持多种电流输出范围：
4mA~20mA, 0mA~20mA, 0mA~24mA
总不可调整误差最大值：0.06%FSR(@25℃)
输出温漂：±5.5ppm FSR/°C
电压输出
支持多种电压输出范围：
0V~5V，0V~10V，-5V~5V，-10V~10V
总不可调整误差最大值：0.07%FSR(@25℃)
10%过量程输出
输出温漂：±1.5ppm FSR/°C
片上集成报警功能
CRC校验功能
看门狗功能
电流输出开路报警或者电源欠压报警
过温报警(超过150℃)
电压输出短路保护
内部基准温漂4ppm/°C
内部集成LDO输出
支持灵活的SPI通信协议，支持菊花链功能
工作温度范围：-40°C ~ 125°C
封装：TPSSOP、QFN

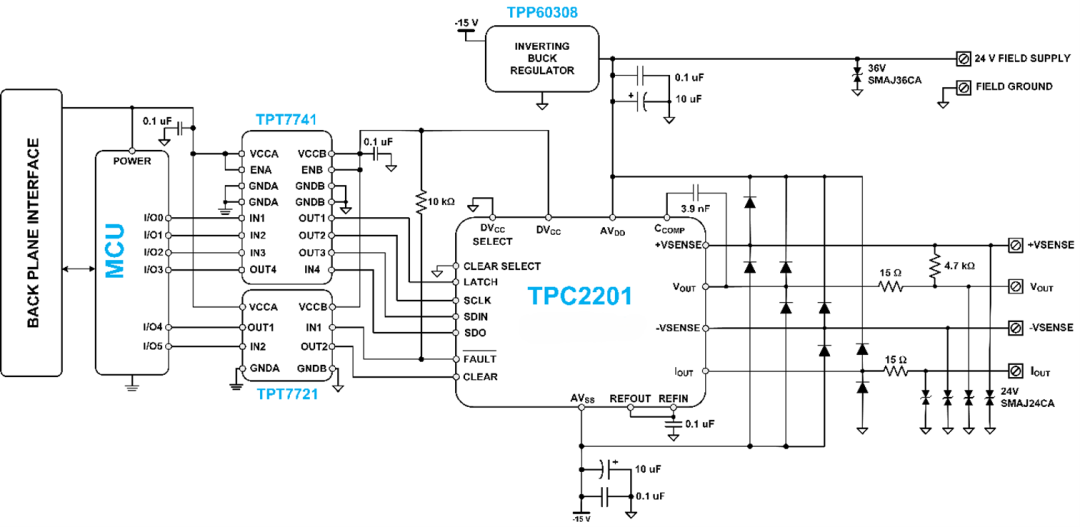

TPC2201典型应用
TPC2201作为专为模拟量输出设计的高精度数模转换器DAC，特别适用于单通道的隔离型或非隔离型工业自动化和过程控制领域。
TPC2201提供经济且高效的单芯片解决方案，可实现高精度电流环路输出、单极或双极电压输出。用户可通过控制寄存器灵活配置电流或电压输出类型，从而满足多样化应用需求。

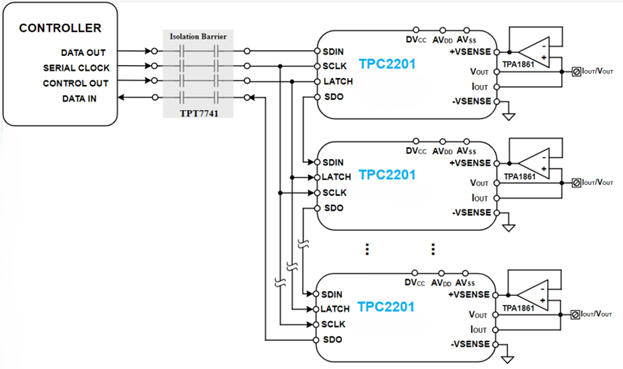

同时，TPC2201支持灵活的菊花链模式，可实现单一通讯接口控制多路输出。
TPC2201产品现已量产，可提供样品及评估板。如有需求，请联系思瑞浦当地销售团队或邮件至business@3peak.com。
