汽车行驶记录仪是对车辆行驶速度、时间、位置等数据以及音视频数据进行记录、存储，并可通过数据通信实现数据输出的数字式电子记录装置，可以防范重点驾驶人的超速、疲劳驾驶等交通违法行为，为服务道路交通事故分析鉴定等方面发挥了积极作用。从信号链和电源管理角度出发，思瑞浦可提供外围芯片全套解决方案。

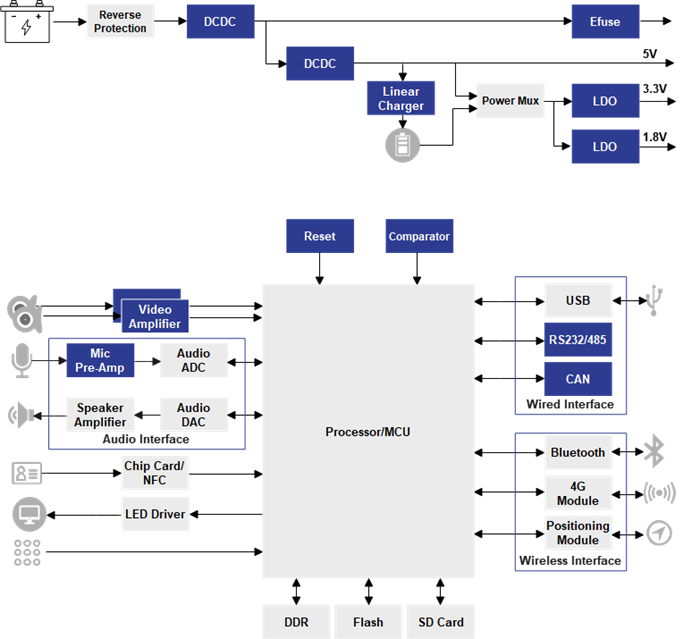

思瑞浦行车记录仪应用方案
思瑞浦电源管理产品
01
DCDC
汽车行驶记录仪由汽车电池供电，MCU、接口、无线模块等均需要低电压供电，因此需要一级或者两级DCDC电源将电池电压降到低电压。
TPP60508和TPP60308作为一级电源，输入电压高达60V，对于乘用车12V电池和商用车24V电池系统，均留有足够的设计余量，能够避免高压脉冲损坏一级电源，同时软启动功能可以控制输出电压开启时的上升斜率，消除系统过冲。
TPP36308作为二级电源，TSOT23-6封装可以提供高达3A的输出电流；同步整流内部集成了高低侧MOSFET，减少外围器件数量，提高电源效率；开关频率有400kHz和1MHz两种版本，前者可以减少EMI干扰，后者可以减小电感体积，进而节省PCB面积。
TPP60508/TPP60308
输入电压范围：4.5V~60V
输出电流：5A/3.5A
开关频率：100kHz~2.5MHz
封装：DFN4X4-10、ESOP8
TPP36308
输入电压范围：4.5V~36V
输出电流：3A
开关频率：400kHz/1MHz
封装：TSOT23-6
02
LDO
部分模块对于电源噪声要求较高，比如GPS和蓝牙模块，LDO可以将DCDC输出的电源噪声进一步降低。
高性能LDO TPL910A输出电流高达1A，有1.2V/1.8V/3.3V/5V固定电压输出和0.8V~6V可调电压输出版本，可以满足各种不同输出电压的需求，4.5μVRMS超低噪声和高达80dB的PSRR，可以满足各种射频模块供电需求。
通用LDO TPL740，输出电流500mA，输出有1.2V~3.3V各种固定电压输出和0.8V~5V可调电压输出版本，多种封装版本灵活选择。
TPL910A
输入电压范围：2.2V~6.5V
输出电流：1A
PSRR：80dB@1kHz
输出噪声：4.5μVrms
封装：DFN3X3-8
TPL740
输入电压范围：2.4V~5.5V
输出电流：500mA
Dropout：400mV@500mA
封装：SOT23-5、SC70-5、SOT89-3、DFN1X1-4
03
线性充电芯片
国标规定断开外部供电和主机供电电池时汽车行驶记录仪依然能够记录时间以及数据，所以系统中需要一个备用电池，因此可以用线性Charger进行充电。TPB4056A输入电压高达26.5V，可以避免输入电压脉冲导致的损坏；充电电流高达1A，也可以通过引脚设置为其他电流，满足不同设计需求。
TPB4056A
输入电压范围：4V~6.1V，最大耐压28V
充电电流：1A max
Standby电流：50μA
封装：DFN2X2-8, ESOP-8
04
Efuse
为防止某些外设（比如摄像头）过流或者短路导致电池快速耗电，电子保险丝Efuse可以限制电流以起到保护作用。
TPS14P50作为12V的Efuse，采用3mmX3mm的小型封装，外围器件极少且提供多重保护模式；对于过载、短路、电压浪涌、浪涌电流和反向电流均能提供有效保护；限流值2A~5A灵活可调，精度为±15%；内部钳位电路可以将输入电压限定在固定的最大值，无需外部器件。
TPS14P50
输入电压范围：4.5~14V，最大耐压20V
电流范围：2A~5A可调
电流精度：15%
封装：DFN3X3-10
思瑞浦信号链产品
01
CAN
对于车辆的状态信息（比如车速、远近光等），需要通过CAN总线与车辆通信来获取。
TPT1042V满足ISO11898高速 CAN规范的物理层要求，且具有经过认证的EMC，数据速率高达5Mbps，业界最高的±70V总线故障电压与±15kV的空气放电与接触放电为系统提供了出色的保护特性。VIO引脚实现的内部逻辑电平转换功能，允许将收发器I/O直接连接到3.3V 或5V逻辑电平，实现与3.3V或者5V的MCU进行通信。
TPT1042V
供电电压范围：4.5V~5.5V
通信速率：5Mbps
总线故障保护电压：±70V
ESD：IEC 61000-4-2 Contact ±15kV
封装：DFN3X3-8L、SOP8
02
RS232 / RS485
除了CAN接口，汽车行驶记录仪也需要RS232/RS485用于内部调试或者对外通信。RS232芯片TPT3232E支持3-5.5V宽范围供电，最高速率250kbps，能够支持两发两收，提供多种封装选择。RS485芯片TPT75176H支持3-5.5V宽范围供电，通信速率达10Mbps，最高可扩展至256节点，提供±15kV ESD保护。
TPT3232E
供电电压范围：3V~5.5V
通信速率：250kbps
ESD：IEC 61000-4-2 Contact ±12kV
封装：SSOP16、SOP8、TSSOP16
TPT75176H
供电电压范围：3V~5.5V
通信速率：10Mbps
ESD：IEC 61000-4-2 Contact ±15kV
封装：SOP8、MSOP8、DFN3X3-8
03
运算放大器
汽车行驶记录仪需要实时记录车内音频，对于麦克风音频信号需要进行放大后再传输给音频ADC。低压运放TP241x和高压运放TPA268x有多种通道选择，较低的噪声以及良好的THD+N性能特别适合音频应用，且提供多种封装选择。
TP241x
供电电压范围：2.2V~5.5V
通道数：1、2、4通道
带宽：10MHz
噪声：8.2nV/√Hz
THD+N：0.0005%
封装：SOT23、MSOP8、SOIC8
TPA268x
供电电压范围：8V~36V
通道数：1、2通道
带宽：20MHz
噪声：10nV/√Hz
THD+N：0.0005%
封装：SOT23、SOP8、MSOP8、TSSOP8
04
视频滤波驱动器
对于车内视频监测使用的模拟摄像头，当其输出幅度较低时会需要视频放大器来对信号进行放大处理。TPF131/TPF141支持HD/FHD，可以支持AC或者DC耦合输入，能够实现6dB增益放大，并且能够驱动两路视频负载。
TPF131/TPF141
供电电压范围：3V~5.5V
带宽：36MHz HD/72MHz FHD
增益：6dB
封装：SOT23-6
05
电源监控与复位芯片
部分Processor/MCU需要搭配监控芯片来检测供电电压，当异常时发出复位信号来重置系统。TPV803/TPV809是开漏/推挽输出的电压监控芯片，功耗低至2.2μA，有多个复位阈值电压版本可供选择。
TPV803/TPV809
监控电压范围：1V~5.5V
输出：Open-Drain/Push-Pull Active-low output
封装：SOT23-3、SOT23G-3
06
比较器
汽车行驶记录仪处理部分异常状态检测时会使用比较器来作快速判定。LM2903A支持低压和高压供电，每通道功耗低至150μA，共模输入电压范围较宽。
LM2903A
供电电压范围：2.5V~36V
通道数：2通道
封装：SOP8、MSOP8
思瑞浦将持续聚焦技术创新，不断提供高性能、高可靠性的产品，同时，不断提升技术支持的专业实力和本地化的响应服务能力，为客户与市场提供一站式产品解决方案与支持。
