思瑞浦3PEAK推出高性能汽车级推挽变压器驱动芯片TPM650xQ系列。
TPM650xQ系列内置MOS管，耐压达到25V，支持全温度范围-40°C至+125°C可靠工作。通过极具竞争力的产品性能，TPM650xQ系列广泛应用于汽车总线接口、工业仪器等需要隔离供电的终端领域。
TPM650xQ产品特性
宽输入范围：2.25-5.5V
多种固定频率版本：160kHz、420kHz、2.2MHz
抖频功能：提供抖频功能，降低EMI设计难度
支持EN：
TPM6501xQ系列无EN引脚
TPM6505xQ系列有EN引脚
外部CLK：
内置频率160k和420k两种可选
外置频率范围从100kHz至1600kHz
低Rds(on)：
Rds(on) 0.23Ω@Vcc=4.5V
支持宽范围工作温度：-40℃至+125℃
丰富的保护功能：原边1.5A逐周期限流保护、OTP保护、欠压保护
软启动功能：可选有/无软启动，降低启动时电压应力
封装：SOT23-5、SOT23-6

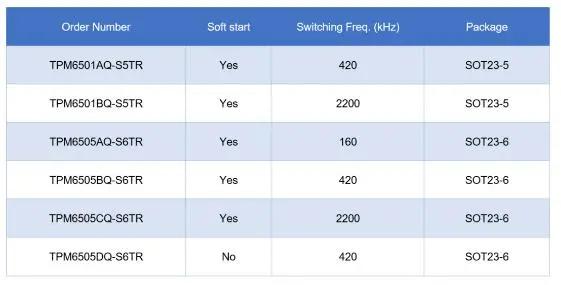

TPM650xQ不同版本配置
TPM650xQ典型应用
【典型应用1】3.3V-5.5V/3.3V-5V直接转换
应用：5V转5V/3.3V/12V, 3.3V转3.3V/5V/12V
特点：结构简单，易于使用，适用于输入和输出电压在3-5V之间
典型应用1
典型应用1的效率和负载调整率曲线
【典型应用2】低温升12V转12V/15V双路隔离输出
应用：单电压12V输入，转双路隔离12V/15V/20V输出
特点：VIN可以超过5.5V；开关损耗由外部MOS承担，芯片的温度降低
典型应用2
典型应用2的效率和交叉调整率特性
【典型应用3】高集成度5V转双路隔离20V方案
应用：5V转20V(或23V,然后通过TPR431分压可以+15V和-8V)
特点：一颗推挽变压器实现双路隔离输出；输出是输入电压4倍
典型应用3
典型应用3的效率和交叉调整率特性
