春风极核AE8电机控制器拆解分析

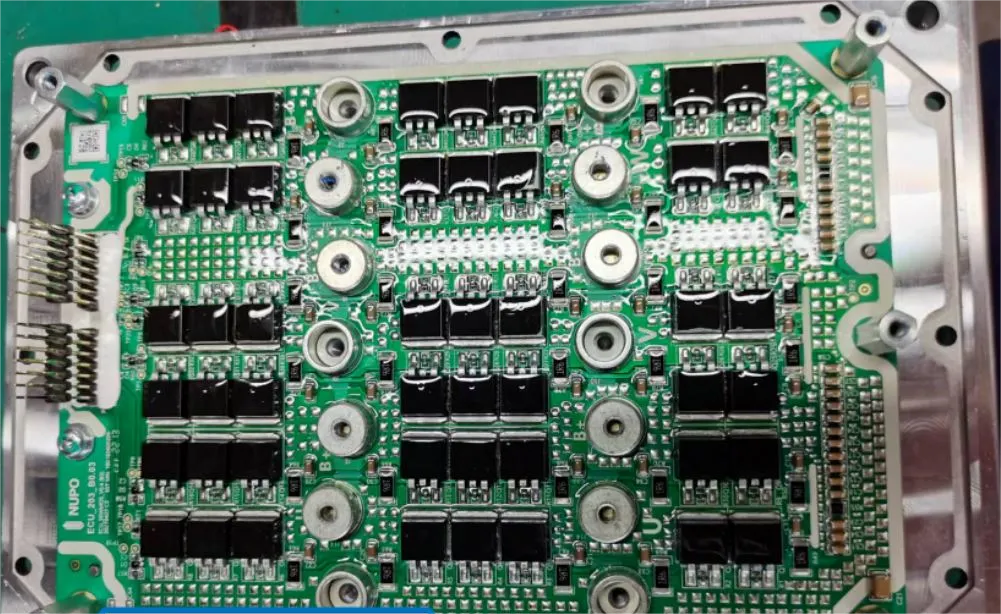

极核AE8为春风旗下的高端电动品牌“ZEEHO极核”的首款高性能电动摩托车产品。近日,在极核AE8电机控制器拆解分析报告中提出,电控PCBA由控制和MOS板构成,其中MOS板为铝基板,采用48颗新洁能的产品,型号为NCEP15T14D。
![](https://newspic.finchina.com/2023/2023-10/2023-10-07/807fb39cdf-919369560091c8c5ce8ac4a0ce284bf8.png)

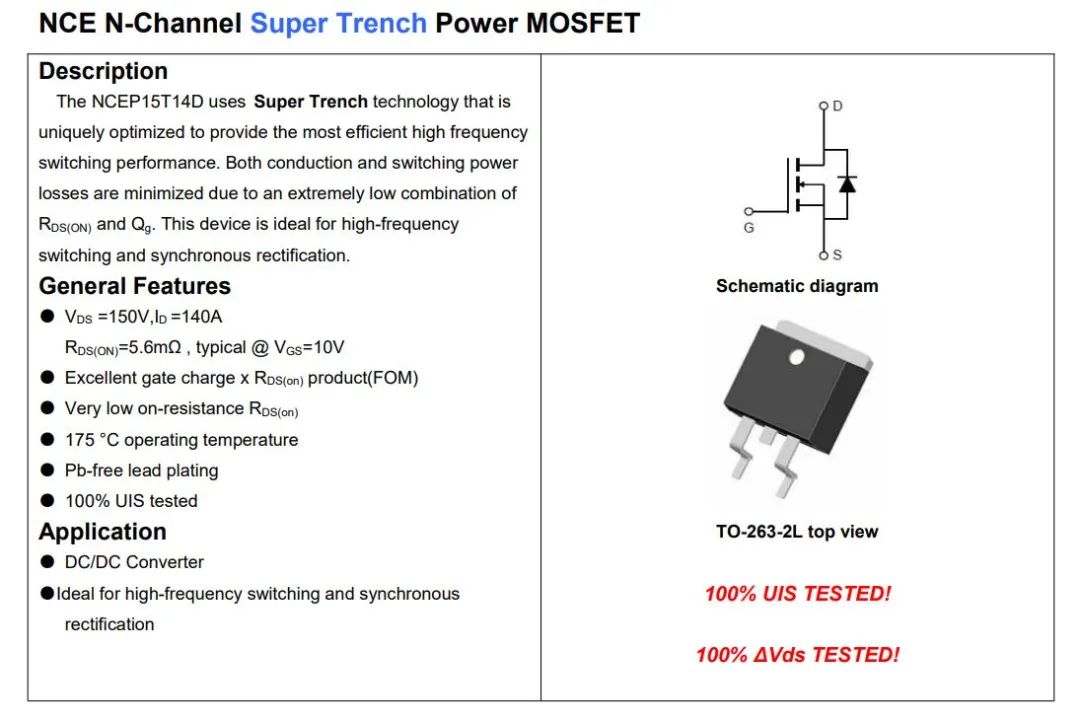

新洁能NCEP15T14D是150V的耐压、典型内阻5.6mR、单相8颗并联,在69V的电压5KW平台车型上使用,设计裕量非常充分,还配上了水冷散热。
![](https://newspic.finchina.com/2023/2023-10/2023-10-07/807fb39cdf-5d3c9d8bf5e5cdca3f746cdef3f3ef7b.jpg)
新洁能产品介绍
NCEP15T14D为新洁能Super Trench系列产品,该系列产品采用了具有电荷平衡功能的屏蔽栅深沟槽(Super Trench)技术,全面提升了器件的开关特性和导通特性,同时降低了器件的特征导通电阻(Rsp)和栅极电荷(Qg)。
Super Trench技术全面提升了产品的导通电阻温度特性,有效控制了器件导通电阻随温度增加而上升的幅度,以100V产品为例,对比普通沟槽型MOSFET产品,Super Trench技术将器件175度下的导通电阻倍增因子(Rdson@Tc=175℃/Rdson@Tc=25℃)由原有的2.29降低为2.09,从而显著增强器件高温下的电流能力和抗冲击特性。Super Trench MOSFET产品将更适宜于高温严酷环境下的应用!
目前,新洁能正在陆续推出第三代Super Trench MOSFET系列产品,相比于上一代产品,第三代产品特征导通电阻降低20%以上,ESD能力、大电流关断能力、短路能力提升10%以上,同时具有更优的EMI特性,可以满足客户更高能效、更高可靠性的需求,产品性能及竞争力进一步提升。
配合先进的封装技术,Super Trench技术致力于提升MOSFET器件在电能转换过程中的系统效率和功率密度,同时确保在苛刻环境下开关过程中的抗冲击耐量,实现快速、平稳、高效的电源管理和电机控制。
About us

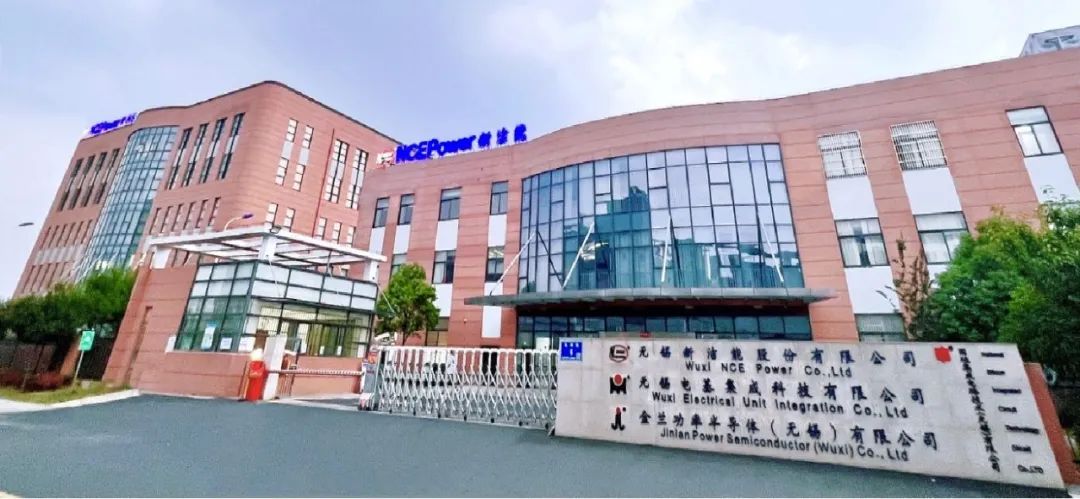

无锡新洁能股份有限公司(股票代码:605111)成立于2013年1月,专注于功率半导体芯片和器件的研发、设计及销售,是国内功率器件技术引领者。
