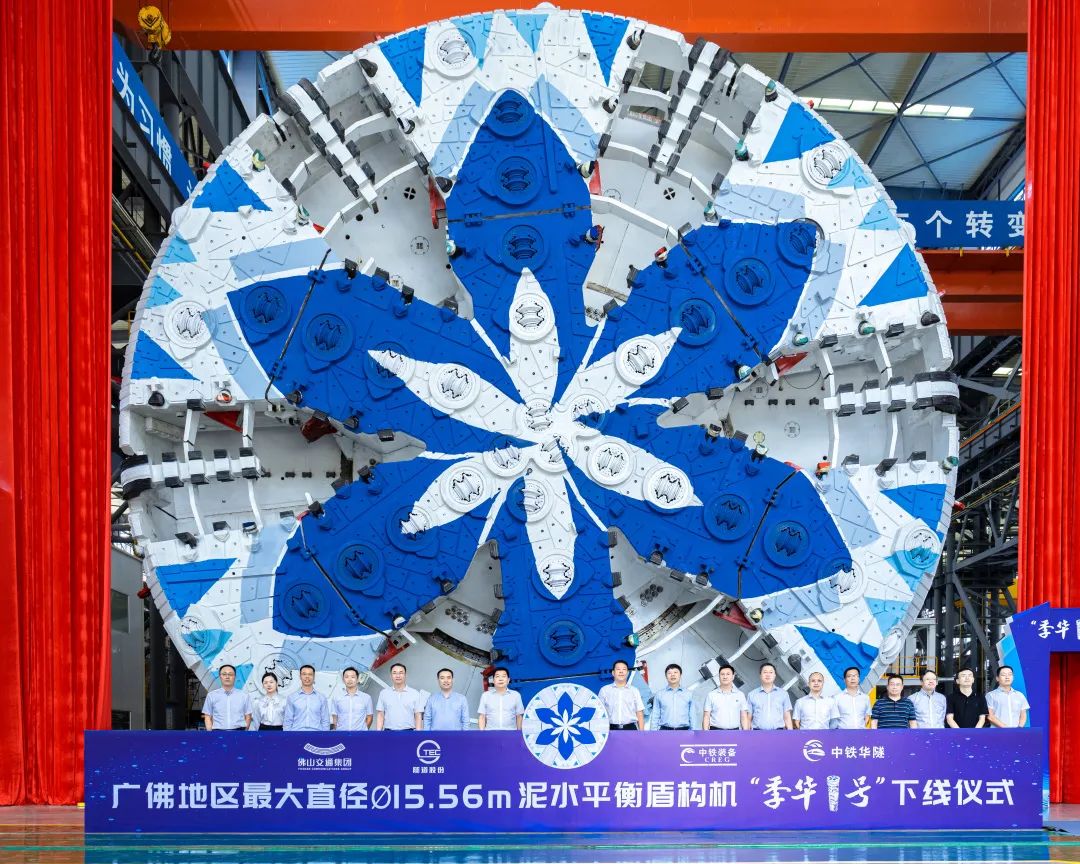

昨天上午,由隧道股份上海隧道、中铁装备联合研制的Φ15.56m超大直径泥水平衡盾构“季华1号”在佛山成功调试下线。它是隧道人服务大湾区基础设施建设的有力见证,是隧道人在粤港澳大湾区的又一得力巨作!

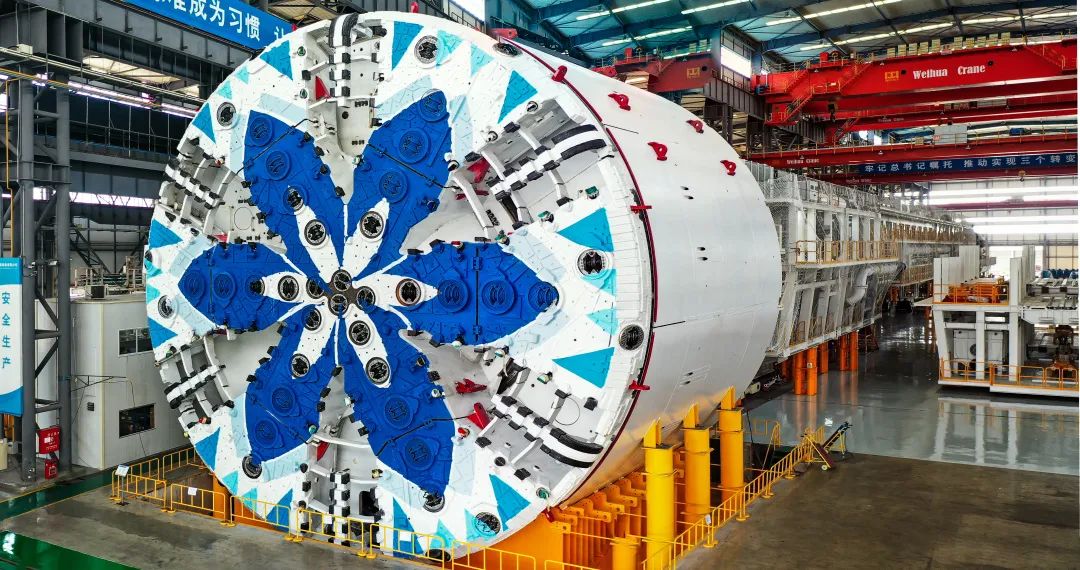

“季华1号”是佛山市首台超大直径泥水平衡盾构,也是目前广佛地区最大直径的盾构,该盾构将应用于由隧道股份上海隧道承建的佛山市季华路西延线项目控制性工程的建设。

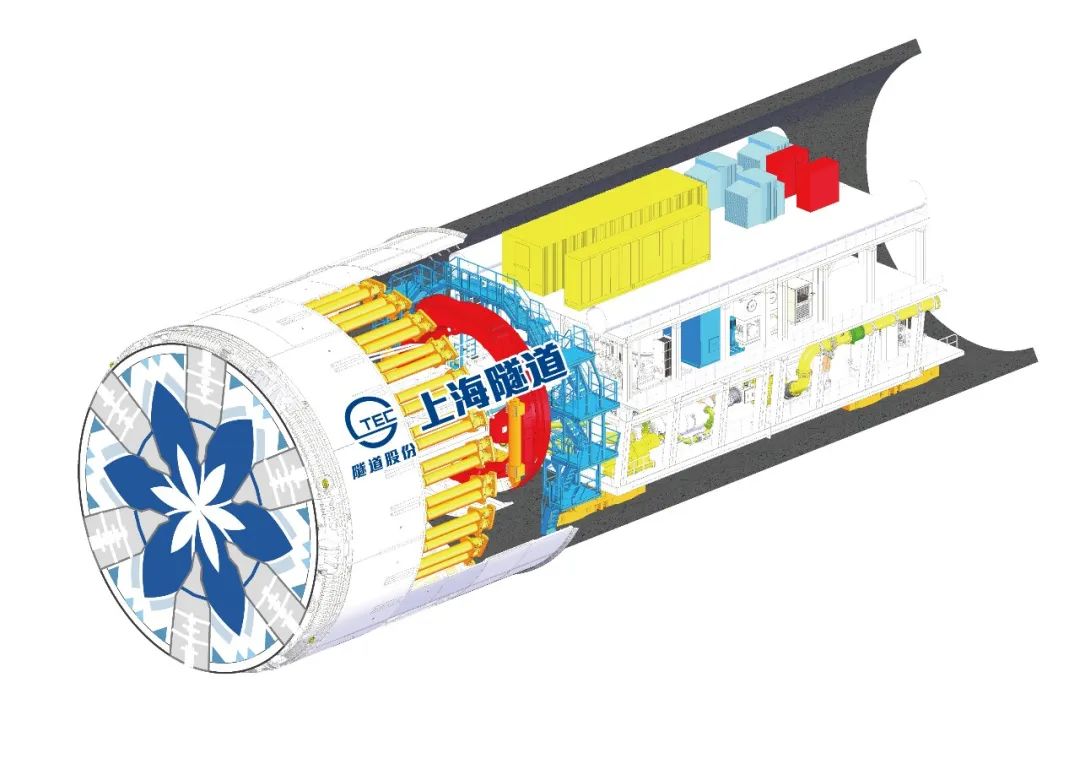

这台“大块头”盾构有多牛?
一起来看看他的“核心参数”
刀盘直径:15.56米
盾构总长:161米
盾构总重:4800吨
刀盘配备:7种共264把刀具
最大推进速度:60mm/min

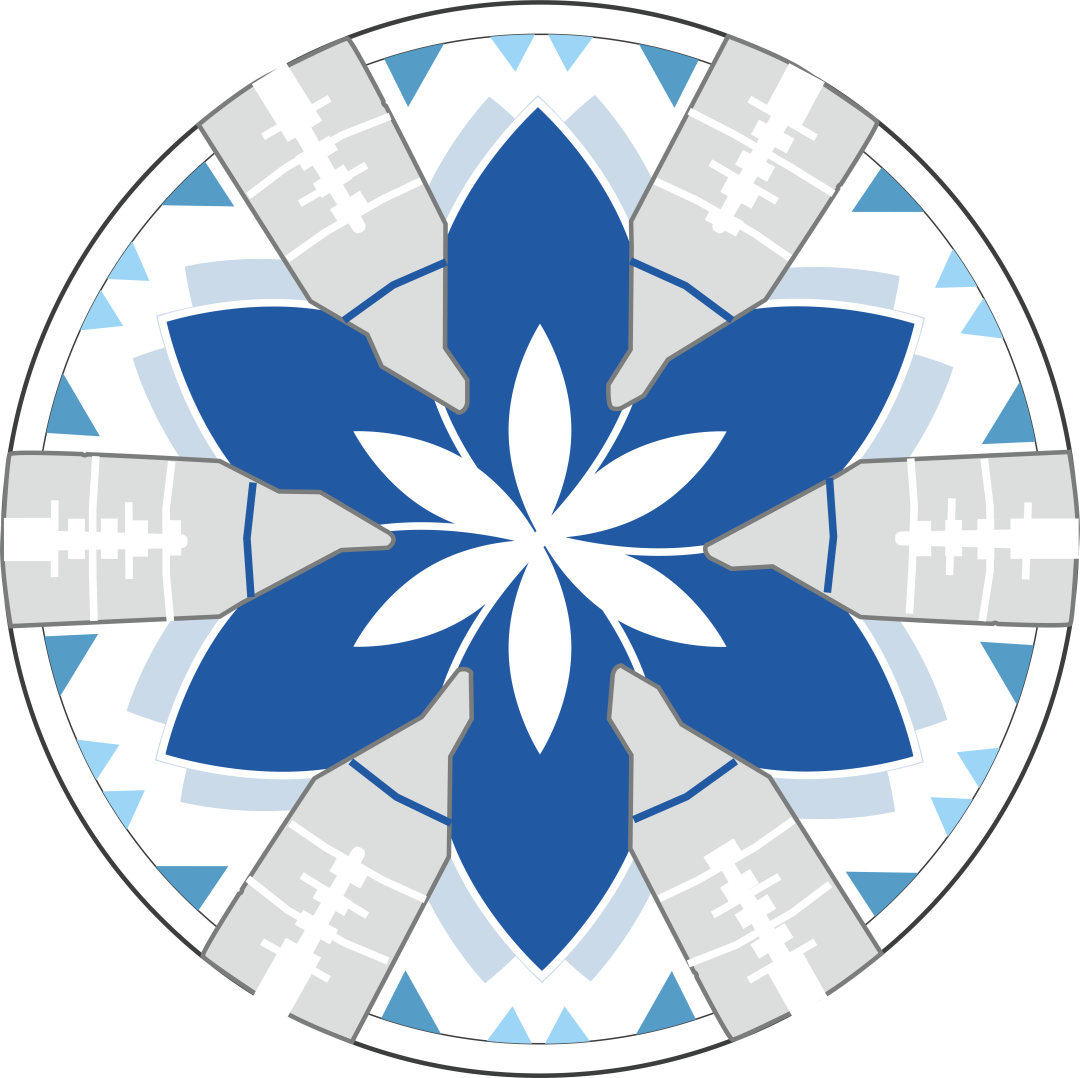

“季华1号”刀盘图案由上海、佛山两地相同的市花白玉兰与环绕的水波纹组成,寓意“季华1号”将在两地企业的共同携手下,在项目建设中乘风破浪、奋勇前进。

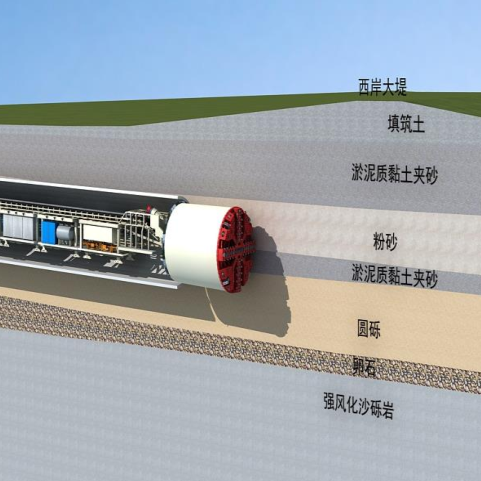

为了应对项目中面临的
浅覆土、强透水、上软下硬等
掘进施工难点
项目研发团队为“季华1号”
配备了业内领先的六大核心技术
从“心脏”武装到“牙齿”——
六大核心技术

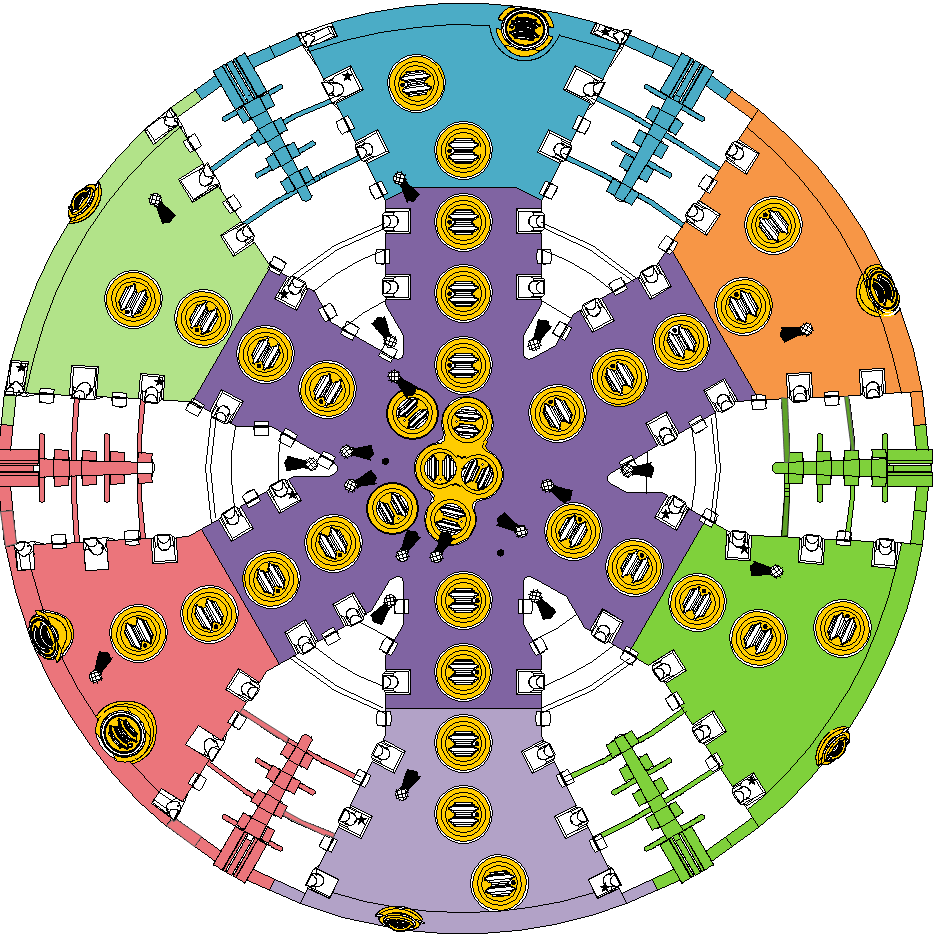

常压复合刀盘
——耐磨易换的“钢牙”
配备7种共264把经过强化和硬化的耐磨刀具,适应复杂地层掘进,实现常压环境下安全高效换刀。
智能检测系统
——眼观六路的“眼睛”
利用勘探数据处理与综合分析系统,实现开挖地质可视化;通过对比施工历史数据库,实时监测刀具温度、磨损与旋转状态。

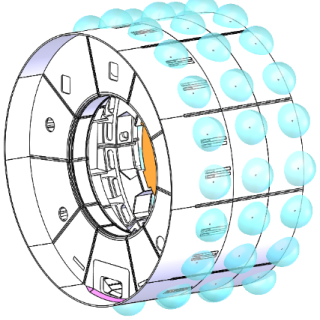

高压防水密封系统
——坚硬防水的“皮肤”
4+1+1强劲密封结构形成防水皮肤外壳,实现盾构在高水压地层中灵活掘进、滴水不漏。

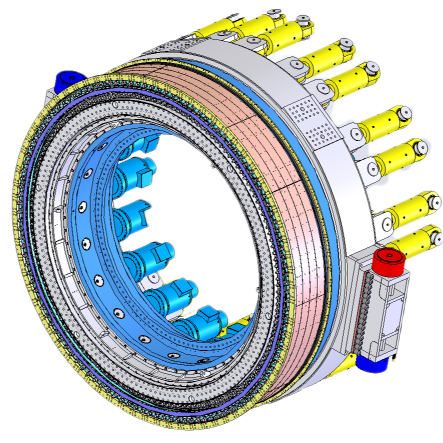

伸缩式主驱动系统
——强劲灵活的“心脏”
重达430吨的主驱动为刀盘旋转提供强劲动力与支撑,搭载自主研发的驱动回缩技术,释放“换刀手术”操作空间,实现安全快速换刀,攻克了复杂地层中更换刀具的世界性隧道施工难题。通过驱动两侧的独特设计——止转测量装置,对驱动的转角及扭矩进行全方位测量监测。
大流量泥水环流系统
——宽阔通畅的“血管”
根据不同工况自由切换七种工作模式,保证开挖面土压力与泥水舱压力持续平衡,配备新型P0.3循环泵,大幅提升盾构泥水流速流量,冲洗、排泥效率更进一步。

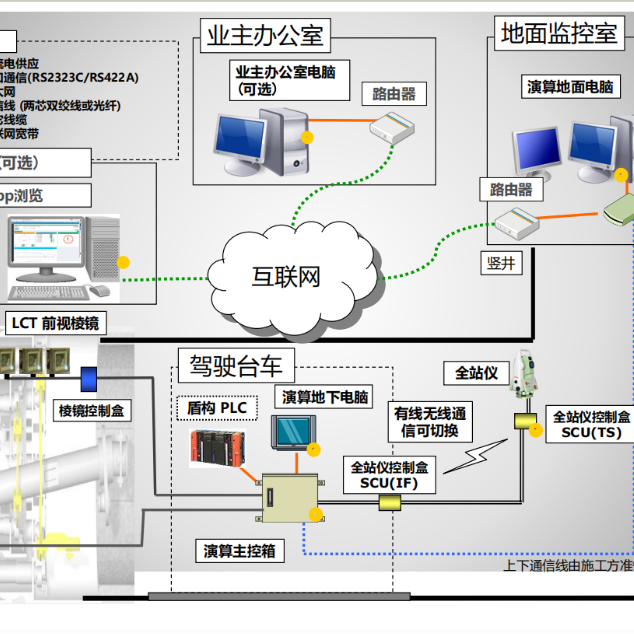

高精度管片上浮自动测量系统
——灵敏精准的“体感”
利用智能全站仪对掘进中普遍存在的管片上浮或旋转运动进行准确高效的实时监测。测量精度高达2″,最大可监控10环管片上浮位移状况。
服务大湾区、使命重大

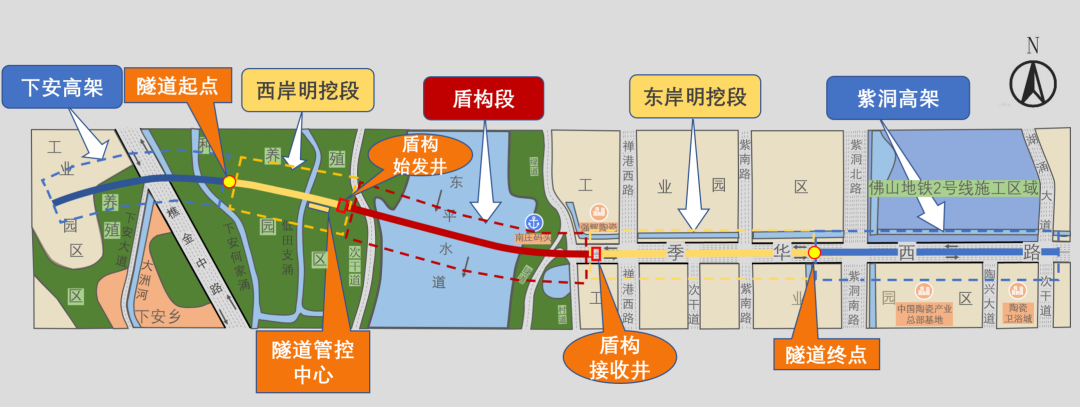

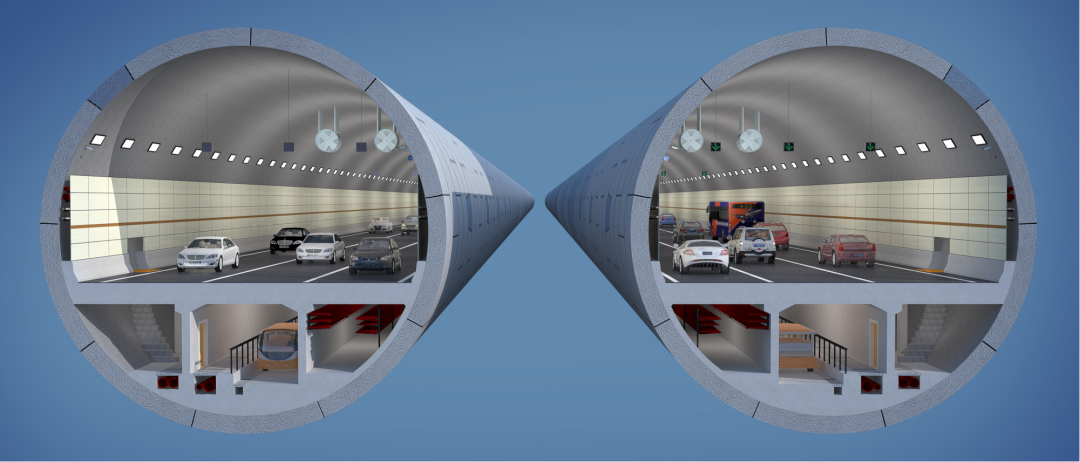

“季华1号”即将奔赴季华路西延线项目现场,项目盾构段隧道为双管单层双向六车道,左线全长1472米,右线全长1474.202米,其中江中段920米。
该项工程是佛山一环西拓战略建设的一部分,将成为串联南海西翼片区、高明、三水与佛山中心城区的交通动脉与广佛一小时交通圈新的组成部分,将助力佛山更好融入粤港澳大湾区建设。
从圆形到矩形,从小型到超大型……在打通地下动脉的道路上,隧道人持续探索、精益求精,寻求地下空间建设的最优解决方案。
今天,我们以“季华”之名
打造“广佛”之最
为大湾区的城市建设
再创新、再突破、再精进!
