光伏系统搭配储能单元，是一种高效利用清洁能源的可靠手段，在许多国家和地区，光伏储能系统已成为首选的能源方式。随着国内光伏装机容量的进一步扩大，光储系统也成为新常态。
关于光伏+储能主要有哪些结构?能带来哪些好处?本期小课堂为您简单介绍户用光储系统。
PART1
户用光储系统主要类型
户用储能光伏系统主要有离并网一体光伏储能系统、交流耦合光伏储能系统、离网光伏储能系统三大类：
01
离并网一体光伏储能系统
该系统一般由组件、锂电池、储能逆变器、智能电表、电网、并网负载和离网负载等组成。通过储能逆变器实现双向的DC-AC转换用于电池的充电和放电。
?集成度高，有效降低系统安装时间及成本
?控制智能，可根据情况切换工作模式满足用户的用电需求
?电网停电时可以给用户提供安全的电力保障
02
交流耦合光伏储能系统
交流耦合光伏储能系统主要由组件、并网逆变器、锂电池、交流耦合逆变器、智能电表、电网、并网负载和离网负载等组成。该系统主要用于已有光伏系统扩展储能系统的应用场景。
?适合已有并网光伏系统扩展为储能系统，投入成本低
?电网停电时可以给用户提供安全的电力保障
?兼容性强，适配不同厂家的并网光伏系统
03
离网光伏储能系统
离网光伏储能系统主要由组件、储能电池、离网逆变器、负载和发电机组成。该系统主要应用于无电网偏远地区、孤岛等。
?适用于电网匮乏地区日常用电需求
?可与发电机组网，形成稳定的互补型供电系统
PART2
户用光储系统的好处
01
应对用电激增并避免断电问题
现在部分家庭安装中央空调、铺设地暖、购置新能源汽车、安装充电桩已经成为趋势，这使得家庭用电量激增。
另一方面，随着社会用电量激增，用电高峰期可能出现停电情况，同时台风、雷雨、暴雪等极端天气，严重时也可能引起停电，而安装户储可应对用电激增和满足应急用电的需求。
02
最大化光伏自发自用率
光伏储能系统可将光伏电力优先供给负载使用，多余的电力存储在电池中，以便光伏发电不足或夜间时，电池放电为负载供能，以提高光伏系统的自发自用率，实现能源自给自足率，节省电费支出。其工作逻辑如下：
03
利用分时电价削减电费开支

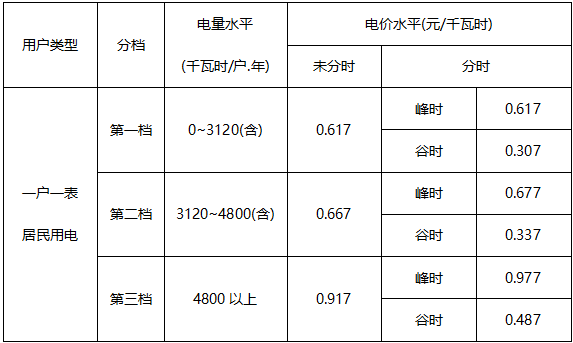

以上海为例，居民电费实行分时电价：
根据上海峰谷时段(峰时段6:00~22:00，谷时段22:00~次日6:00)，电价显示，谷时电价比峰时电价便宜近50%，若用户引入光储系统，利用光伏电力和峰谷时移的方式，可有效降低电费开支。

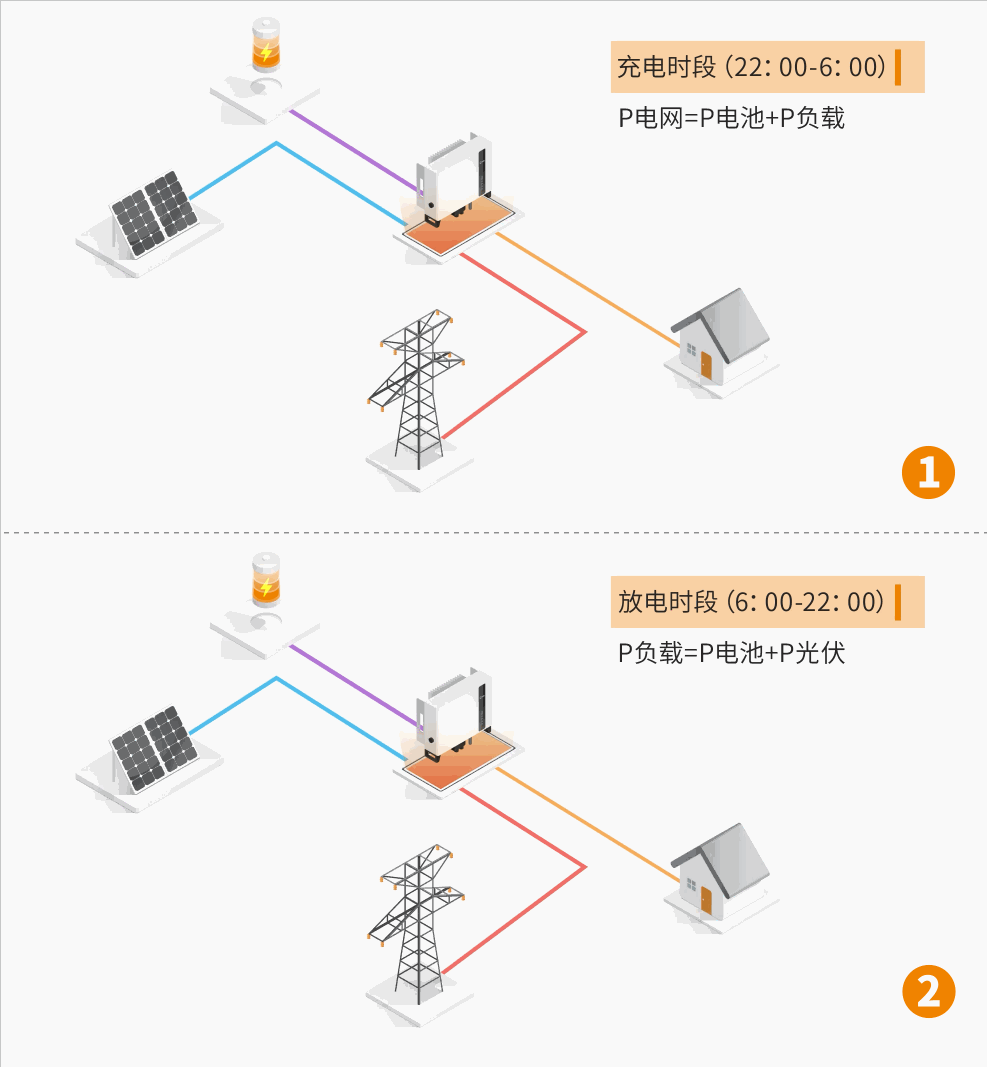

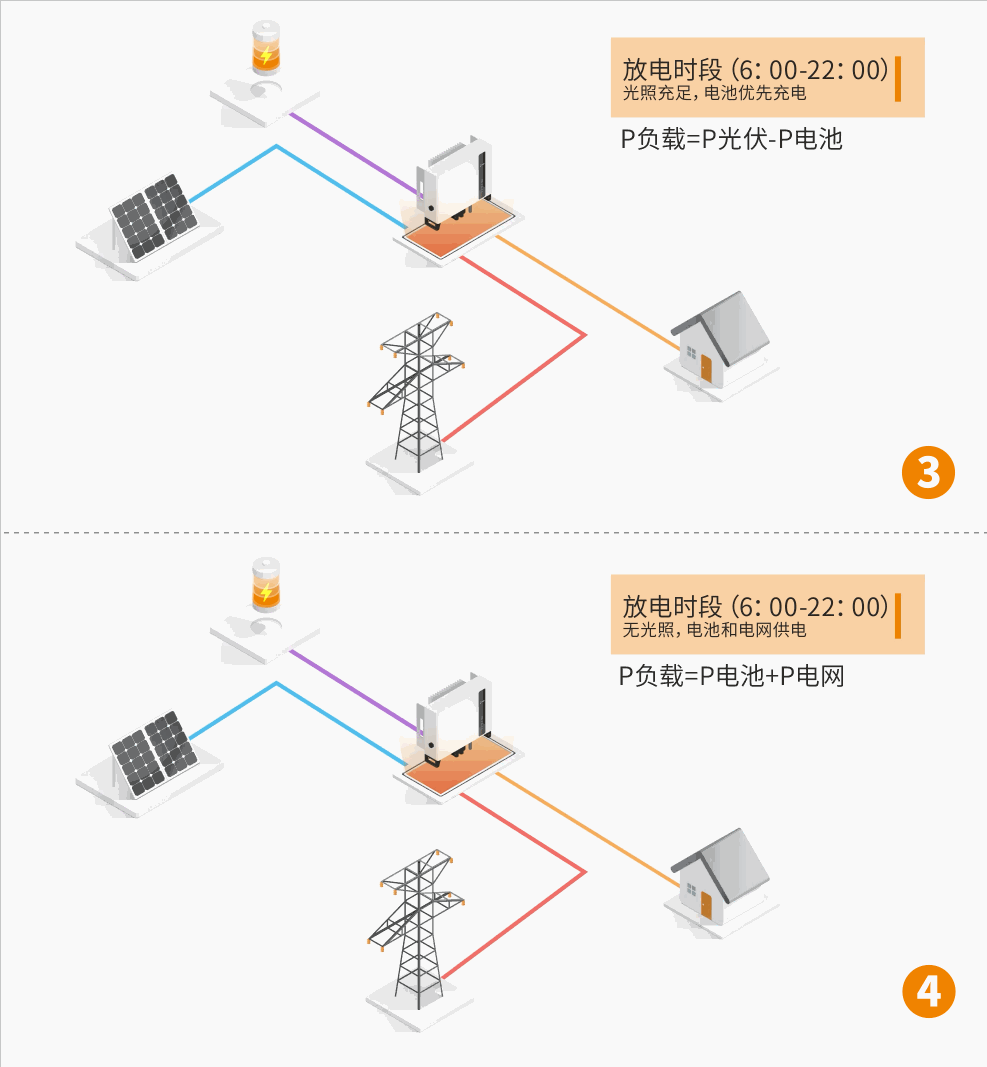

逆变器设置为定时充电模式：即22:00-06:00为充电时间段;6:00-22:00为放电时间段，光伏充足时段，电池充电优先;系统可根据电网的高峰和低谷来控制对电池的充放电时间，来提升收益。工作逻辑如下：
PART3
结语
光伏+储能系统有诸多优势，如提升供电可靠性、提升自发自用率、优化电费开支等。从全球来看，各国家和地区因能源危机、电费高涨以及电网薄弱等因素，户用光储发展将成为常态。对于国内市场，随着光伏装机容量和消纳矛盾加深、新能源汽车、充电桩等设备渗透率增加，以及家庭用电量增加，光储系统将逐渐成为发展趋势，更多的家庭会通过解析当地电费构成，考虑光伏引入储能并综合阶梯电价、峰谷电价状况，有效削减电费，将电费支出最小化。
