吊装载荷图表
1
吊装载荷图表的定义/ JULI_SLING

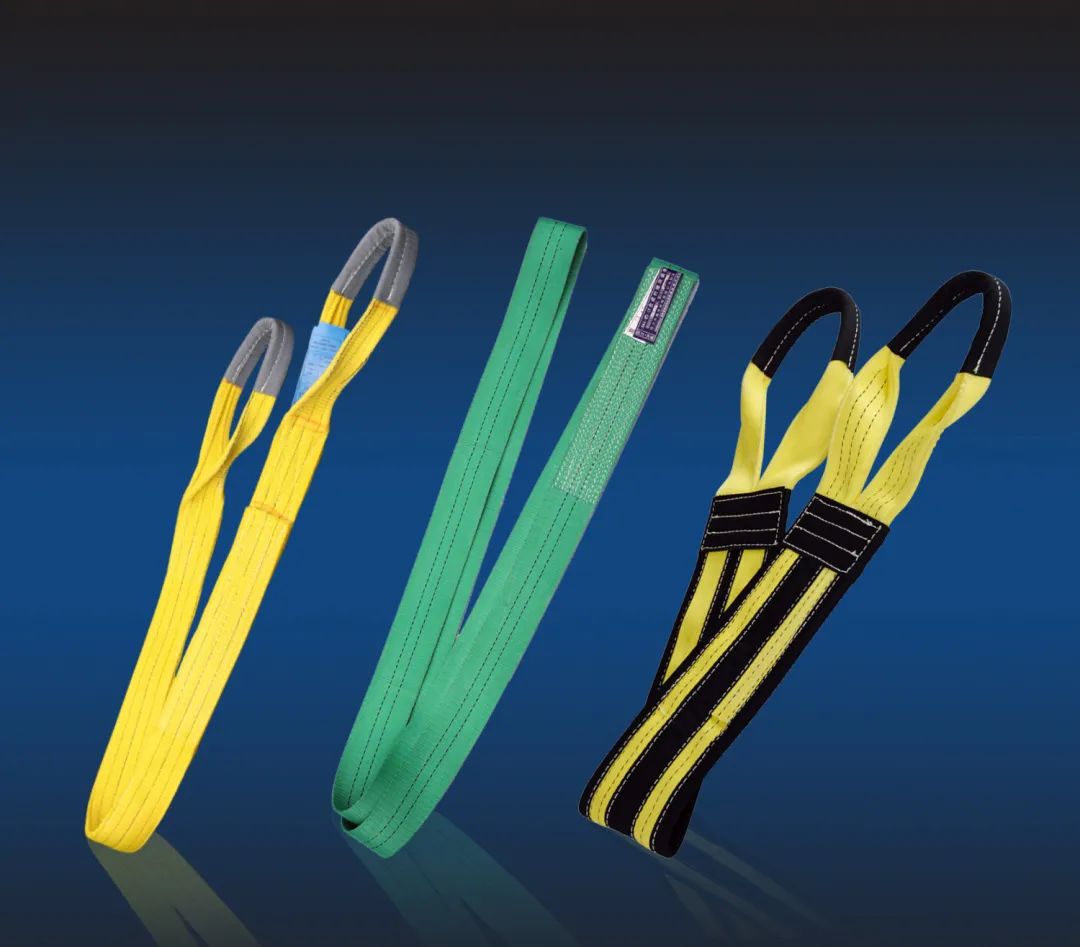

吊装载荷图表是合成纤维吊装带的核心技术文件，用于明确吊装带在不同使用条件下的安全载荷范围。
2
核心功能/ JULI_SLING
指导选型：根据负载重量、吊装角度选择适配的吊装带规格。
安全警示：标注最大工作载荷（WLL）、安全系数及使用限制。
合规依据：符合国际标准（如EN 1492-1、ASME B30.9），确保作业合法性。
3
核心要素/ JULI_SLING
基础参数
材质类型、工作载荷（WLL）、破断强度（BS）等。
吊装角度修正系数
吊装角度对载荷影响极大，图表中通常以表格或公式形式标明不同角度下的允许载荷百分比。
颜色与吨级标识
颜色编码：国际通用颜色区分吨级（如紫色=1吨、绿色=2吨、黄色=3吨等）。
4
影响载荷的关键因素/ JULI_SLING
吊装角度
角度越大，有效载荷越低：吊装角度从90°降至30°，允许载荷减少50%。
多肢吊装系数：
2肢吊装：总载荷=单肢WLL×2×允许载荷%
4肢吊装：总载荷=单肢WLL×4×允许载荷%×0.75（非均匀系数）
环境条件
| 环境因素 |
对载荷的影响 |
应对措施 |
| 高温 |
涤纶（PET）＞100°C时强度下降50%，尼龙（PA）＞80°C时强度下降30% |
选择耐高温材质或降低WLL使用 |
| 化学腐蚀 |
酸碱环境会腐蚀纤维，丙纶（PP）耐酸碱但强度较低 |
使用涂层吊装带或定期更换 |
| 紫外线老化 |
长期暴露后强度下降20%~30% |
选择抗UV型号，避免户外长期存放 |
吊装带状态
磨损与损伤：表面割伤、断丝、缝合处开裂需立即停用。
使用寿命：制造商通常建议使用200~500次后强制更换（以先到者为准）。
5
安全操作规范/ JULI_SLING
严禁超载
载荷不得超过角度修正后的允许值。
保护吊装带
使用护角或衬垫避免与尖锐边缘直接接触。
定期检查
每6个月进行目视检查和无损检测（如发现磨损、褪色或变形立即更换）。
记录吊装次数，达到寿命后强制报废。
存储要求
避光、干燥存放，远离化学品与高温源。
悬挂或平铺，避免折叠受压。
6
吊装载荷图表/ JULI_SLING
