风电吊具
1
风电吊具的定义/ JULI_SLING
风电吊具是专为风力发电机组吊装设计的模块化夹具系统，适配单件重量30~500吨（如塔筒段、叶片等），满足高精度、抗风摆、防碰撞需求。
2
结构与组成/ JULI_SLING
主体结构
吊架框架
材质：高强度低合金钢（Q690D）+局部钛合金减重，箱型梁或桁架结构（有限元优化抗风载能力）。
模块化扩展：分段拼接设计（如叶片吊具长度可调20~100米），适配不同规格部件。
吊点布局
多吊点动态平衡：4~8个独立吊点，通过液压同步系统（精度±1%）均载，抑制风致摆动（幅度≤±3°）。
专用夹具模块
塔筒夹具
内撑式钳爪：液压驱动弧形钳口（接触面聚氨酯衬垫），适配直径4~8米塔筒，夹持力50~200吨。
法兰定位销：激光引导插销系统，实现螺栓孔快速对中（误差≤±1.5mm）。
叶片夹具
气垫式抱箍：自适应叶片曲面（长度80~120米），气垫压力0.1~0.3MPa，避免玻璃纤维损伤。
抗扭支架：碳纤维增强结构，抑制叶片吊装中扭转变形（扭转角≤0.5°）。
机舱吊具
三维调平基座：六自由度液压平台，动态补偿船体晃动（海上安装），调平精度±0.1°。
智能控制系统
多传感器融合
风载荷监测：超声波风速仪+倾角传感器，动态调整吊装策略（如风速超限自动锁定）。
应变监测：光纤光栅传感器实时反馈结构应力，超限报警（安全系数≥6:1）。
远程操控
5G/卫星通信支持1000米外遥控作业（延迟≤50ms），适配高危环境（如海上、高海拔）。
3
核心特点/ JULI_SLING
①超强承载能力
单机最大吊重500吨（如10MW海上风机机舱），适配未来20MW级风机趋势。
②高精度定位
激光雷达+机器视觉辅助对中，塔筒法兰对接时间缩短至30分钟（传统需2小时）。
③极端环境耐受
耐-40°C低温液压油、IP67防护等级电气系统、盐雾试验1000小时无腐蚀。
④绿色节能
能量回收液压系统（效率≥85%），吊装能耗降低30%。
4
应用场景/ JULI_SLING
陆上风电安装
吊装120米高塔筒（单段重量80吨），山区地形自适应（坡度≤15°）。
海上风电施工
船用动态补偿吊具，在浪高3米条件下完成机舱安装（定位精度±50mm）。
叶片转运与维护
气垫式抱具无损吊运80米长叶片（表面压力≤5kPa），适配翻新维修场景。
高原风电建设
轻量化吊具（自重降低40%）+抗紫外线涂层，适应海拔5000米低压环境。
5
常见类型对比/ JULI_SLING
| 类型 |
优点 |
缺点 |
| 塔筒内撑式吊具 |
对中性好，承载能力高（≤500吨） |
需进入塔筒内部操作 |
| 叶片气垫抱具 |
无接触损伤，适配异形曲面 |
气密性要求高，维护复杂 |
| 机舱三维调平吊具 |
动态补偿船体晃动，精度高 |
系统复杂度高，造价昂贵 |
| 折叠式模块吊具 |
运输尺寸小，部署灵活 |
组装耗时（≥4小时） |
6
选型建议/ JULI_SLING
项目类型
海上风电：选动态补偿吊具+耐盐雾设计（材质316L不锈钢）。
高原风电：轻量化吊具（钛合金框架）+抗紫外线涂层。
部件特性
叶片吊运：气垫抱具+碳纤维抗扭支架。
塔筒安装：内撑式液压夹具+激光对中系统。
7
注意事项/ JULI_SLING
日常检查
每日检测液压油清洁度（NAS 7级）、气垫密封性（压降≤0.01MPa/8h）。
清理传感器（如激光雷达镜头）表面污垢。
周期性保养
每500小时更换液压滤芯（β≥200），校准定位系统（误差±2mm即调整）。
每年进行全结构探伤（磁粉/超声波）与载荷测试（1.25倍额定载荷）。
应急处理
强风预警（风速≥15m/s）时自动切换至安全模式，释放冗余载荷。
8

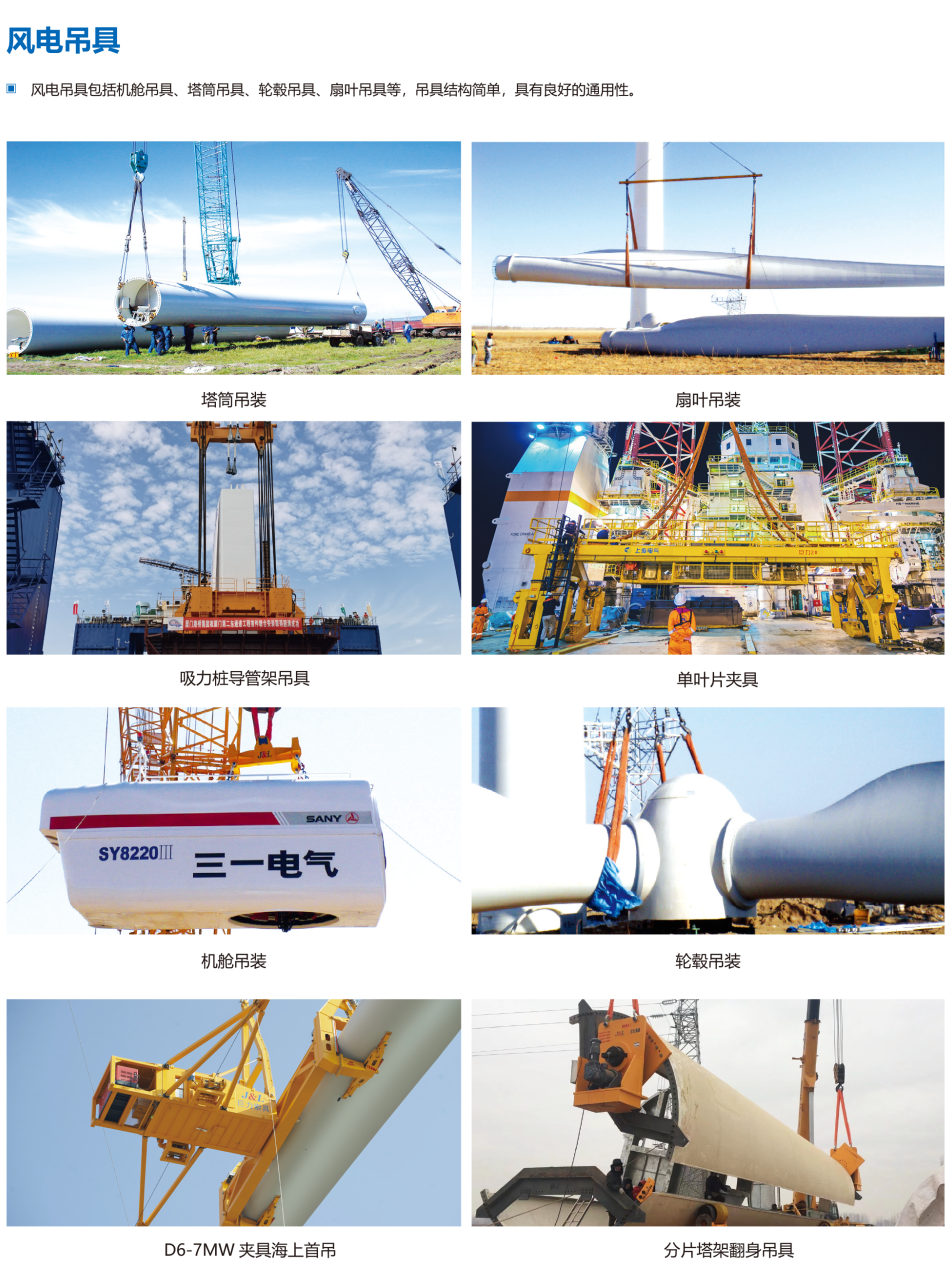

产品规格/ JULI_SLING
